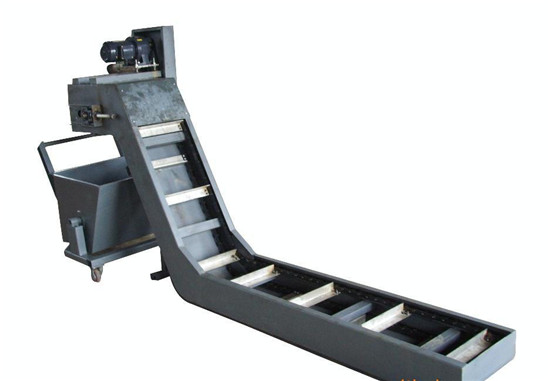

鏈板式排屑機

鏈板排屑機組成：

   鏈板排屑機有以下幾部分組成、減速機、驅動鏈條、殼體、轉動鏈條以及鉸接鏈板。減速機輸出動力，經驅動鏈條及殼體上的相關部件傳遞到轉動鏈條上，與轉動鏈條結合的鉸接鏈板因轉動將主機產生的切屑輸送到指定工位。

鏈板排屑機的工作范圍：

     鏈板排屑機切屑輸送速度選擇范圍大，工作效率高，有效排屑寬度多樣化，可提供充足的選用范圍，通過變化輸送速度、排屑寬度可以調整機器的排屑量，并且不受切屑種類限制，對鋼件、鑄鐵、銅、鋁、及非金屬的各種切屑均可適用。

鏈板的大致內容及注意事項：

    鏈板排屑機的主要工作部分分為鉸接式鏈板、它是由2mm厚的鏈板，3mm厚的檔屑邊，4mm后的刮屑板組成，材料均為1Cr18Ni9型優質不銹鋼，鏈板整體成型，配合精密準確，運轉穩定安靜，堅固耐用，另外鏈板工作面上緊密的凸點設計有效的防止碎屑粘附，增加排屑能力，同時增加了鏈板的強度。該機器的運轉部件與切屑是接觸的，當切屑中混入較大異物時可能會導致卡滯、電機過載，所以都配備了扭力限定機構，通過它可能有效降低因操作不當給機器帶來的損害。

     扭力限定機構傳統上采用的是石棉摩擦材料，它所含的橡膠、甲醛和酚甲樹脂等粘結劑在過載摩擦升溫時是使其喪失摩擦穩定性，并迅速損壞，并且它的低導熱性更增加了這一過程，所以抵抗過載能力極低。若驅動鏈條的潤滑油進入摩擦面，它的摩擦轉動作用將隨之喪失。

 集屑車

集屑車用于收集各類排屑器從機床傳送的各種切屑，底部裝有輪子，可將切屑送出工作場地，便于集中清理，分為干式與濕式兩種，干式料箱可以傾斜，將切屑倒出即可，濕式是在干式基礎上加雙層濾網，放油閥，以便于切屑中的冷卻液與切屑分離，起到回收與環保作用，并可根據不同排屑量與用戶要求，設計各種容積與功能不同的集屑車。
